當今社會已經進入了屏幕時代，所以顯示屏幕可讀性的好壞直接關系到用戶的使用體驗，顯示制造商們需要針對在室內、室外、正午、黃昏等多種色溫和照度條件下對屏幕的可讀性進行分析和改進，從而提高用戶的使用體驗。

針對此，Labsphere（藍菲光學）設計給出很好的光源系統，可以模擬不同環境光源、如A光源，D50等多種光譜，從而模擬真實的生活應用場景，在此場景環境光照射下測試屏幕的Ambient Contrast Ratio, 即環境光對比度。

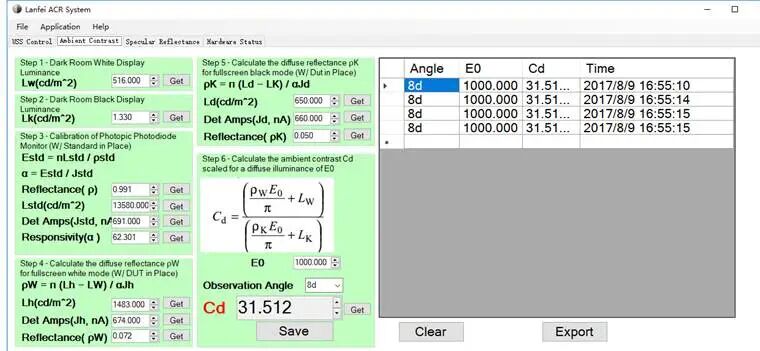

ACR是在一定的環境光照度下，測量屏幕中心區域全白場和全黑場條件下的屏幕亮度比值，測量信號采用100%全白場信號和0%全黑場信號。

一體式交鑰匙設備

利用積分球均勻光源照射待測物，色溫可調、光譜可調、亮度可調(模擬星空和陽光照射)
設置0o、15o、30o、45o等多角度觀察孔，左右對稱觀察、從而從不同角度進行測試。另外亦可定制角度要求。配置對應光阱可以測試屏幕漫反射和鏡面反射功能。
大尺寸滑軌安裝亮度計放置平臺，對亮度計進行順滑移動保證亮度計始終對準屏幕固定點測試。
樣品夾具

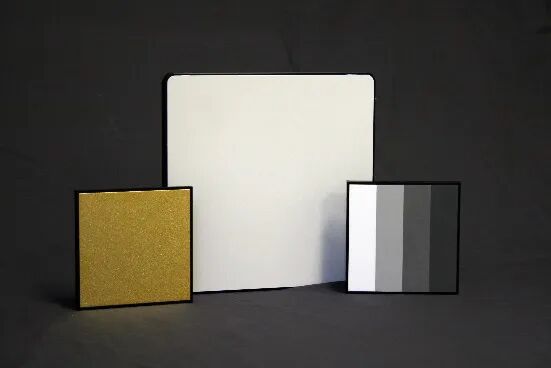

漫反射板

可定制

適用標準

ICDM(international committee for display metrology)
VESA(Video electronics standards association )
NIST IR 6738
顯示器廠家業內測試標準
手機行業測試標準

應用

手機
平板
電腦
電子l書的屏幕
照相機攝像機顯示屏
汽車面板屏幕
飛機顯示屏幕等

系統配置

環境光源

Labsphere

環境光源

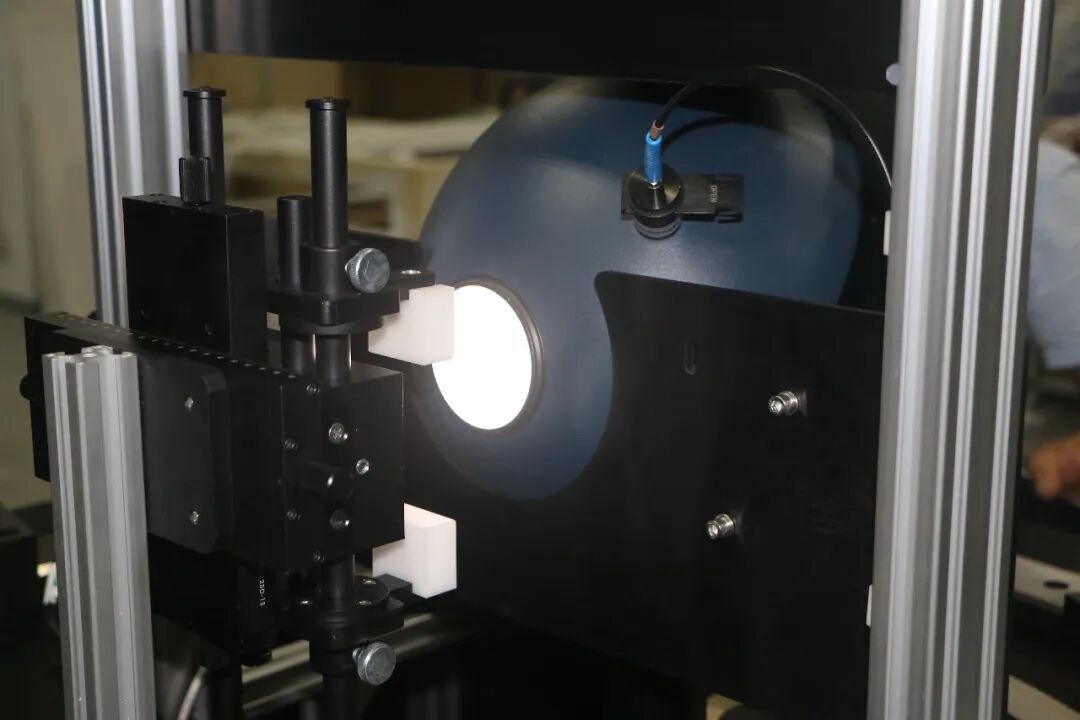

配置30cm積分球均勻光源，配置A光譜、D50光譜，或者LED高低色溫光學環境。均勻光源配置5cm開口，此開口緊貼屏幕用于模擬環境光。積分球?qū)γ嬖O(shè)置多組2.5cm觀察口。以法線為中心設置左右兩組堆成0o、15o、30o、45o觀察孔位測試ACR,亦配置光阱用于測試漫反射和鏡面反射。

98%以上的均勻性，并配置了自帶人眼視覺函數片的亮度監控探測器用于監控實際亮度。

配置大型顯示裝置夾持夾具，為客戶帶來了極大的便利性。夾具配置左右前后移動功能便于安裝樣品。亦可根據客戶要求定制不同尺寸夾具。

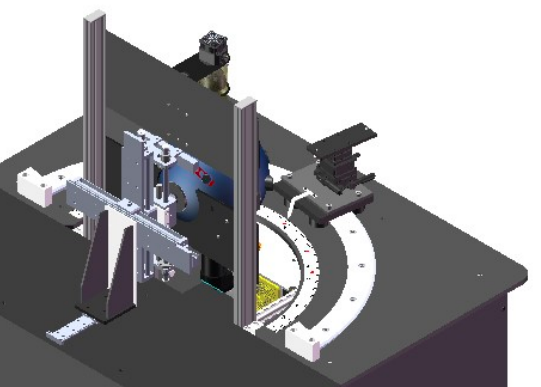

50cm半徑弧形導軌，配置尺寸定位指示刻度保證重復定位的需求。弧形導軌上配置公轉底座用于放置亮度計。
